update 03/03/08,02/09/08,02/04/29,02/03/31,2001/11/03
=====================================================================
◆ ネットワーク構成
---------------------------------------------------------------------

          ISP(highway.ne.jp)
           |
           |  (1F)                   (1F)
   +-------+------+           +-----------+
   |  Splitter    +-----------+ Telephone |
   +-------+------+           +-----------+
           |
           | ModulerCable
           |               (2F:以下全て)
   +-------+-------------------+
   |  ADSL Modem (RouterType)  | (住友電工製：MegaBit Gear TE4100 シリーズ)
   |  IPadr.  192.168.1.1      |
   +-------+-------------------+
           | CrossCable
   connect +
           |
           | StrateCable
           |
   +-------+------+
   |  4port- HUB  |
   |  (10Base-T)  |
   +--+--+--+--+--+
      |  |  |  |         PC-A (Vine 2.1.5 --> 2.5 --> 2.6) '02/10/27
      |  |  |  |        +-----------------------+
      |  |  |  |        |  p3450                |    (640M) (520M)
      |  |  |  +------NIC  Vine Linux 2.6 FTP   SCSI----MO----H/D
      |  |  |           |  Windows 98           |
      |  |  |           |  IPadr. 192.168.1.101 |
      |  |  |           +-----------------------+
      |  |  |
      |  |  |            PC-B
      |  |  |           +-----------------------+
      |  |  |           |  aptiva               |
      |  |  +---------NIC  Vine Linux 2.0 CR    |
      |  |              |  OS/2 Warp V3         |
      |  |              |  Windows 98           |
      |  |              |  IPadr. 192.168.1.102 |
      |  |              +-----------------------+
      |  |
      |  |               PC-C
      |  |              +-----------------------+
      |  |              |  notePC               |
      |  +------------NIC  Vine Linux 2.1.5 FTP |
      |                 |  IPadr. 192.168.1.103 |
      |                 +-----------------------+
      |
      |                  PC-D (my daughter PC)
      |                 +-----------------------+
      |                 |  ce850                |
      +---------------NIC  Windows 98           lp0---MJ-810C
                        |  IPadr. 192.168.1.104 |     (EPSON)
                        +-----------------------+


---------------------------------------------------------------------
◆ 設定の概要
---------------------------------------------------------------------

(1) ADSLモデムの DHCP は活かしておく(将来のモバイルＰＣに備える)
(2) Gateway はルーターアドレス(192.168.1.1)を指定する
(3) DNS は ISP の提供しているもの(203.140.*.*)を指定する
(4) PC に定義する固定ローカルIP は DHCP が配布する IP の範囲に入ってないものを定義する
   ( DHCP を活かしておく時のポイント)

※ もちろん、ADSLモデムの設定で「 DHCP を使用しない」でもよい


---------------------------------------------------------------------
◆ ADSL Modemu の基本設定
---------------------------------------------------------------------
(1) WWW ブラウザ起動  http://192.168.1.1

      ユーザID：root
    パスワード：root (初期値) ---> Linux の root パスワードに変更

(2) TE4100シリーズの管理メニューにて設定

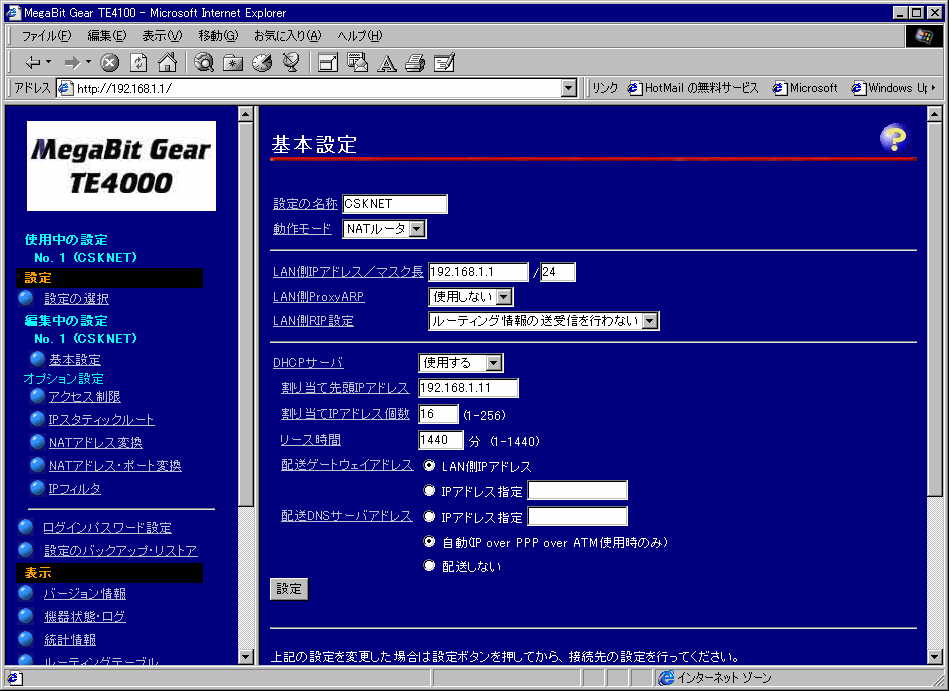

       設定画面 -1：基本設定

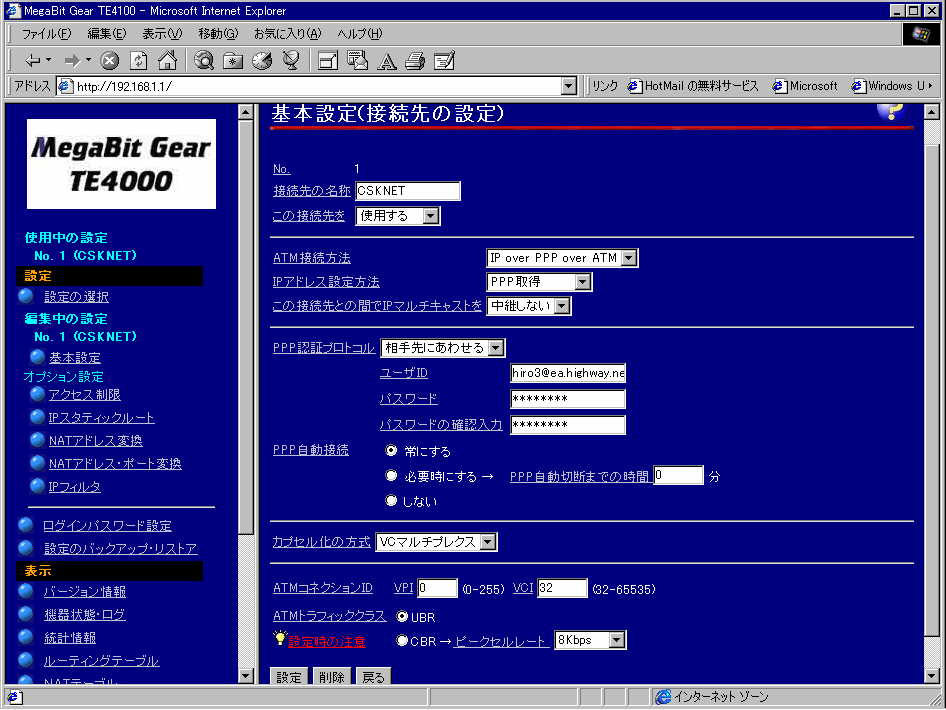

       設定画面 -2：基本設定(接続先の設定)

設定の理解を深めるための参照ページ Kino's Home


---------------------------------------------------------------------
◆ Linux 設定ファイル
---------------------------------------------------------------------
$ cat /etc/hosts
# localhost
127.0.0.1       p3450   localhost.localdomain   localhost

# soho
192.168.1.1     ADSL
192.168.1.101   p3450
192.168.1.102   aptiva
192.168.1.103   notePC
192.168.1.104   ce850

$ cat /etc/resolv.conf
nameserver 203.140.1.10         # ISP 指定のIP
nameserver 203.140.10.10        # ISP 指定のIP

$ cat /etc/sysconfig/network
NETWORKING=yes
HOSTNAME=p3450
FORWARD_IPV4=yes
GATEWAYDEV=
GATEWAY=192.168.1.1     # ADSL モデムのローカルIP

$ cat /etc/sysconfig/network-scripts/ifcfg-eth0
DEVICE=eth0
BOOTPROTO=none
ONBOOT=yes
BROADCAST=192.168.1.255
IPADDR=192.168.1.101
NETMASK=255.255.255.0
NETWORK=192.168.1.0
USERCTL=no

設定の理解を深めるための参照ページ 大橋のページ


===============================================================================================
